Enam Fitur CAD Terbaru pada Mastercam 2024

Mastercam Design adalah solusi computer-aided design yang menyederhanakan pembuatan komponen paling rumit sekalipun dengan seperangkat CAD tools. Mastercam 2024 kini telah hadir untuk meningkatkan pengalaman machining Anda dengan toolpath yang canggih, tool motion yang fleksibel, dan UI yang intuitif. Berikut ini adalah beberapa fitur CAD yang menarik untuk membantu pekerjaan Anda.

1. Note Workflow Improvement

Mastercam 2024 meningkatkan efisiensi dengan perubahan sederhana pada Note workflow. Pada versi sebelumnya, Anda harus berinteraksi dengan panel setiap kali Anda ingin menambahkan atau menghapus leader line to a note. Sekarang, Anda cukup menunjukkan posisi baru pada graphics window untuk menambahkan additional leader lines.

2. Enhancing MCO Conversion Options for Component Models

Biasanya, solid models dalam file .machine dan component libraries dikonversi ke format MCO milik Mastercam sebelum dirilis. Ini adalah encrypted mesh format yang mencegah model untuk diedit, hal tersebut untuk menjaga kekayaan intelektual seseorang/perusahaan yang memasok model. Pada Mastercam 2024, fungsi ini telah ditingkatkan sehingga model dapat dikonversi menjadi Mastercam mesh entities atau MCO entities.

3. Controlling the Orientation of Disassembled Solids or Mesh Bodies

Orientasi mastercam mengurai solid dan mesh bodies pada flat face terbesarnya. Satu-satunya cara untuk mengontrol orientasi disassembled solids adalah dengan mengaktifkan Face Selection dan menonaktifkan Body Selection, sehingga memungkinkan untuk menempatkan faces tertentu pada layout plane. Namun, Anda tidak dapat menggunakan metode ini jika opposing faces dari selected bodies dalam kondisi yang sama. Untuk memberikan kontrol lebih dalam situasi ini, Mastercam 2024 memungkinkan Anda menggunakan warna dari face untuk mengarahkan disassembled bodies.

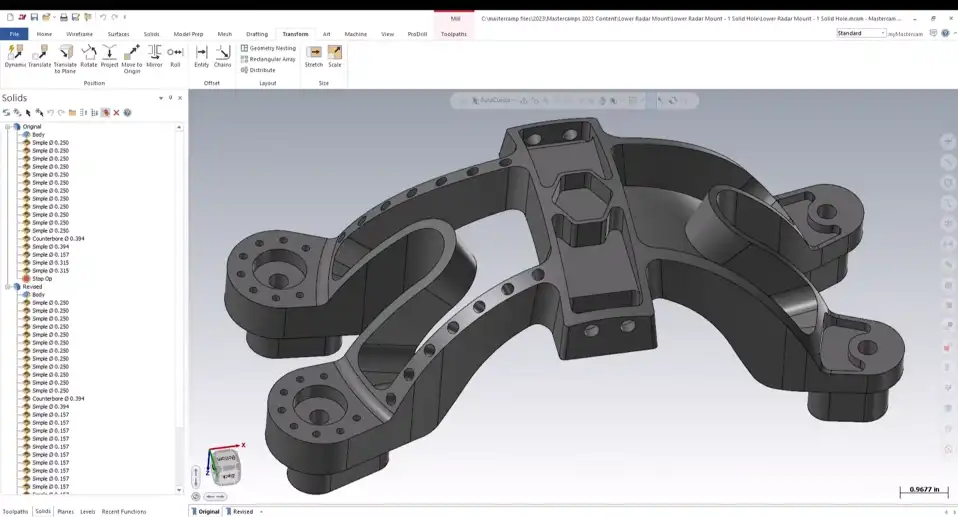

4. Solid Hole Enhancements

Ada banyak peningkatan pada fungsi pembuatan hole Mastercam yang akan membantu dalam mengoperasikan drilling dan Process Hole. Smooth Edges of Solid Holes: Mastercam 2024 sekarang menawarkan cara mudah untuk mematahkan tepi lubang pada solid part. Pengoperasian Hole dalam rilis ini sekarang menyertakan opsi untuk edge treatment dari function panel. Pada versi sebelum Mastercam 2024, Anda hanya dapat membuat chamfer pada top edge of a hole. Dengan 2024 Top Edge Treatment yang baru memungkinkan Anda membuat chamfer atau fillet di hole edge Anda.

Create New Operations from a Single Hole Operation: Mastercam 2024 membuat penggabungan perubahan desain ke hole yang ada di solid Anda menjadi lebih mudah. Opsi baru di Solids manager dan panel Hole memungkinkan Anda untuk membuat, memindahkan, atau menyalin operasi hole dari grup hole operations.

Changing Direction of Existing Through Holes: Di Mastercam 2024, tombol Reverse Hole yang baru telah ditambahkan, memungkinkan Anda membalik arah hole yang dipilih. Ini memindahkan hole’s associative point ke ujung hole yang berlawanan dan membalikkan vektor.

5. Smoothly Attach Spline Endpoints

Mastercam 2024 menambahkan lebih banyak peningkatan pada modifikasi wireframe. Opsi baru dalam fungsi Edit Spline membuat smooth transition dari endpoint spline yang dipilih ke endpoint pada entitas lain. Saat Anda memilih opsi Align end tangents option, Mastercam mencocokkan garis singgung spline endpoint yang diposisikan ulang dengan endpoint tujuan. Blended geometry menghasilkan kelengkungan geometri yang berkelanjutan dan fondasi yang lebih baik untuk pembuatan surface.

6. Trim, Break, and Extend Wireframe Entities

Dengan fungsi new Dynamic Trim, Mastercam 2024 memperkenalkan fungsi multiple trimming ke dalam satu panel. Dynamic Trim menggabungkan Trim to Entities, Divide, Trim to Point, dan Modify Length menjadi satu panel, memungkinkan Anda dengan mudah menerapkan salah satu fungsi ini ke wireframe geometry tanpa harus membuka panel terpisah.
